Jak wyłącznik różnicowoprądowy i ochronnik przepięć ograniczają skutki awarii w mieszkaniu, domu i lokalu

Codzienne korzystanie z prądu w mieszkaniu czy domu rzadko kojarzy się z ryzykiem, dopóki w instalacji nie pojawi się usterka. Brak odpowiedniej ochrony ujawnia się najczęściej poprzez niebezpieczne porażenie przy dotknięciu uszkodzonej obudowy urządzenia. Innym częstym problemem jest zwarcie prowadzące do iskrzenia z gniazdka, a także nagłe skoki napięcia, które trwale niszczą domową elektronikę. Awarie te rozwijają się błyskawicznie. W starszych instalacjach oraz miejscach o dużej liczbie podłączonych odbiorników brak nowoczesnych elementów ochronnych znacząco potęguje zagrożenie dla domowników.

Ochrona przed porażeniem i przed skutkami przepięć

Wyłącznik różnicowoprądowy i ochronnik przepięć stanowią odpowiedź na dwa zupełnie inne rodzaje zagrożeń. Z tego powodu jedna prawidłowo wykonana instalacja potrzebuje obu tych mechanizmów. Wyłącznik RCD reaguje na prąd upływowy do ziemi lub na różnicę między prądem fazowym a neutralnym. Jego głównym zadaniem pozostaje ochrona ludzi przed groźnym w skutkach porażeniem. Ochronnik ogranicza z kolei nadmierne napięcie w przewodach, chroniąc sprzęt przed spaleniem układów zasilających.

Zasada działania wyłącznika różnicowoprądowego opiera się na zastosowaniu przekładnika prądowego z rdzeniem toroidalnym. W normalnych warunkach suma prądów w przewodach zawsze wynosi zero. Kiedy pojawia się upływ prądu – na przykład przez uszkodzoną izolację kabla lub ciało człowieka dotykającego przebicia – suma ta przestaje się zerować. Mechanizm rozłącza zasilany obwód w ułamku sekundy, zazwyczaj już przy progu 30 mA. Reakcja następuje na tyle wcześnie, że prąd nie zdąży wywołać poważnych obrażeń. Nagłe wyłączenie zasilania podczas podłączania nowego urządzenia, używania konkretnego gniazdka albo podczas dużej wilgotności powietrza to typowy objaw zadziałania tego mechanizmu. Brak reakcji na wciśnięcie przycisku testowego, który z założenia symuluje upływ prądu, jednoznacznie sygnalizuje usterkę samego zabezpieczenia.

Drugi element, czyli ochronnik przepięć (ogranicznik SPD), opiera swoje działanie na innych podzespołach. Wykorzystuje on wbudowane warystory lub iskierniki do szybkiego odprowadzenia nadmiaru energii wprost do uziemienia. Niebezpieczne dla sprzętu skoki napięcia powstają najczęściej w trakcie burz z wyładowaniami atmosferycznymi. Generują je również procesy przełączania dużych odbiorników prądu, awarie zewnętrznej sieci energetycznej i prace konserwacyjne na liniach przesyłowych. Na przepięcia wrażliwe są przede wszystkim komputery, telewizory, routery Wi-Fi i sprzęt audio. Nowoczesne urządzenia AGD wyposażone w delikatną elektronikę sterującą także ulegają częstym awariom. Skok napięcia przekraczający wytrzymałość izolacji, nierzadko sięgający rzędu 1,5 kV, potrafi zniszczyć układy scalone na płytach głównych.

Wpływ warunków instalacji na dobór zabezpieczeń

Skuteczność aparatury zabezpieczającej zależy wprost od budowy samej instalacji, liczby urządzeń oraz charakterystyki budynku. W starszych blokach i kamienicach na warszawskich osiedlach, takich jak Bemowo czy Praga, instalacje rzadko posiadają nowoczesny podział przewodów i dedykowane uziemienie. Taki stan techniczny wymusza przemyślaną modernizację tablicy bezpiecznikowej. Z kolei rosnąca liczba urządzeń podłączonych jednocześnie do sieci zwiększa ryzyko przepięć wewnętrznych i powoduje naturalne sumowanie się drobnych upływów prądu z wielu zasilaczy. W warsztatach, biurach i zakładach przemysłowych ciężkie maszyny wprowadzają dodatkowe zakłócenia, co wymaga stosowania zabezpieczeń o wyższych parametrach i kilkustopniowej kaskady ochronników.

Niepokojące objawy w pracy rozdzielnicy można wychwycić bez wykonywania skomplikowanych pomiarów i analizowania kosztorysów naprawczych. Częste i nieuzasadnione wyzwalanie różnicówki wskazuje na degradację izolacji lub usterkę wpiętego do gniazda sprzętu. Zapach spalenizny wydobywający się z szafki elektrycznej, delikatne iskrzenie przy podłączaniu wtyczek oraz powtarzające się awarie zasilaczy wymagają natychmiastowej reakcji. W nowo budowanych obiektach normy serii PN-HD 60364 precyzują kwestie techniczne dotyczące sprzętu. Zgodnie z wytycznymi ochronę przeciwprzepięciową dobiera się na podstawie oceny ryzyka. Analiza ta polega na weryfikacji poziomu zagrożeń i ustaleniu, czy ewentualne uderzenie pioruna zagraża życiu ludzkiemu, zakłóca usługi publiczne albo prowadzi do utraty cennych danych.

Zwykłe podniesienie opadniętej dźwigni w rozdzielnicy rzadko rozwiązuje problem na stałe. Jeśli wyłącznik ponownie odcina prąd natychmiast lub kilka minut po restarcie, mamy do czynienia z trwałym uszkodzeniem obwodu. Przyczyną bywa zgnieciony przewód w ścianie, zalana puszka łączeniowa, wadliwe urządzenie lub nieprawidłowe podłączenie przewodu neutralnego. W takiej sytuacji konieczne staje się odłączenie zasilania w danym pionie. Pomiary instalacji oraz precyzyjną lokalizację usterki w takich przypadkach przeprowadza Elektro-start, diagnozując uszkodzone fragmenty sieci przy użyciu zaawansowanych mierników.

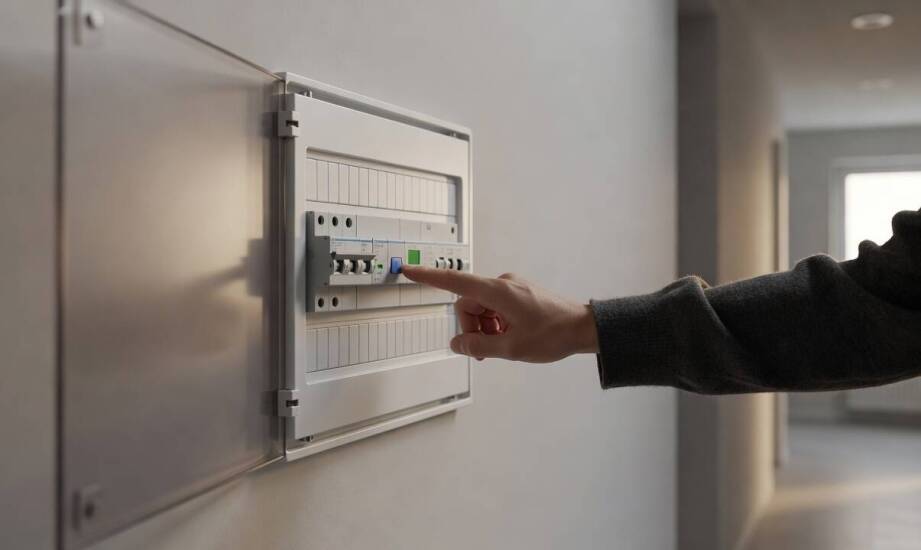

Równoległe stosowanie RCD i ograniczników przepięć buduje kompleksową barierę przed najczęściej spotykanymi usterkami elektrycznymi. Sam montaż wysokiej klasy aparatury modułowej nie zwalnia jednak domowników z dbałości o stan techniczny przewodów. Regularne testowanie wyłączników za pomocą wbudowanych przycisków pozwala upewnić się, że mechanizm zachowuje sprawność. Wczesne rozpoznawanie nietypowych zachowań sprzętu domowego i reagowanie na awarie rozdzielnicy pomagają utrzymać instalację w bezpiecznym stanie przez dziesięciolecia.
